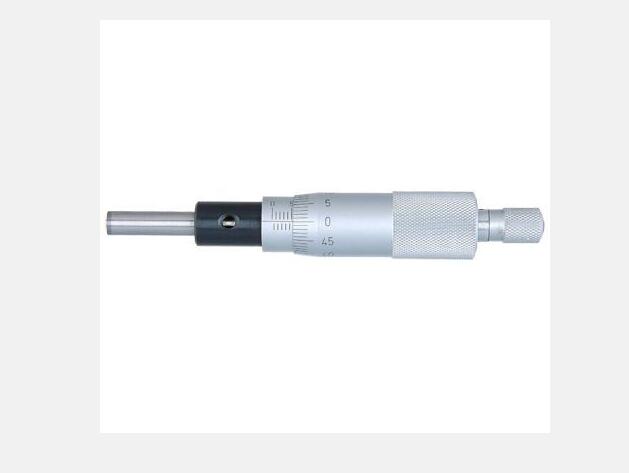

本實用新型屬于一種采用機械方法為特征用于計量內徑(或內距)的計量裝置，即一種計量內徑微分頭(千分尺)。

用于計量內徑或內距的微分頭(千分尺)，通常由轉帽、微分筒、鎖緊裝置和一對測頭組成。使用時旋動轉帽通過其內機械傳動裝置使一對測頭與被測內徑壁相觸，然后用鎖緊裝置緊固事，從微分筒讀出數據。

用這種計量裝置進行測量，由于操作過程中轉帽的受力不同(操作者不同)，總是存在不同程度的測量誤差而得不到解決。本實用新型的目的是提供一種能解決或減少上述測量過程中所產生的測量誤差的計量裝置，使用該微分頭測量能避免人為干擾，提高測量精度。

本實用新型為達到上述目的，在微分頭的轉帽和微分筒之間加有一個適當的恒力，使微分頭總是在恒力下測定數據，從而避免了由于受力不同所產生的測量誤差，達到提高測量精度之目的。為此，本實用新型對原微分頭進行改進，其特征在于轉帽內加有一對棘輪和彈簧，使一支棘輪固定微分筒上，另一對固定在轉帽上，兩個棘輪側面互相接觸，彈簧安裝在微分筒與一棘輪側面之間，并給棘輪上加一定的壓力。由于兩棘輪側面之間的摩擦力，使微分筒與轉帽之間總存在一恒力作用(等于彈簧加在棘輪上的壓力)，即在計量時有一恒定測力作用，而這個力與測量者旋動轉帽的作用力無關，因此實現可在相同受力條件進行測量，避免由此而產生的測量誤差，提高了測量精度。下面通過附圖(作為本實用新型的一個實施例)，對本實用新型的結構給予詳細說明。

  為測力微分頭的結構圖。圖中1、固緊螺帽；2、螺母；3、轉帽；4、兩棘輪；5、彈簧；6、微分筒；7、鎖緊裝置；8、固定套管；9、測微螺桿；10、測頭；Ⅰ、Ⅱ分別為在微分筒6和轉帽3上開槽位置。測力微分頭的結構除設計一套施加測力裝置外與現在使用的微分頭相同，施加測力裝置的結構為在已有的微分頭轉帽3內加有兩個棘輪4和彈簧5，同時在轉帽3和微分筒6上各相對(180°)開兩個槽。其中一個棘輪靠身的兩個爪下到微分筒6的兩個槽內，另一棘輪的兩個爪下到轉帽的兩個槽里，使一支棘輪固定在微分筒上，另一支棘輪固定在轉帽上(均動配合)，彈簧5安裝在微分筒6與一側棘輪之間(或者轉帽3與另一側棘輪之間)，使之對棘輪側面施加一壓力。使用該測力微分頭進行測量時，轉動轉帽3、微分筒6側作軸向運動，通過彈簧5將力加到與微分筒相關棘輪上，并使其作軸的移動使兩棘輪接觸側面作用力增加，當棘輪移動到一定距離時不再作軸向移動(最大作用力)，而只是轉動。這時在轉帽與微分筒之間加有一恒定的彈簧作用力，即為測力。選擇彈簧的強度，使這個測力達600～1000g。即可使在測量中 在轉帽與微分筒之間施加一恒定測力，因此可避免測量過程中出現的誤差。

權利要求1.一種測力微分頭是由包括轉帽、微分筒、鎖緊裝置及一對測頭組成，其特征在于在轉帽3內加有兩個棘輪4和彈簧5，同時在轉帽3和微分筒6上各相對(180°)開兩個槽，其中一個棘輪上的兩個爪下到微分筒6的兩個槽內，另一棘輪的兩爪下到轉帽的兩個槽里，使之棘輪4分別與微分筒6和轉帽3通過動配合，而固定在其上，彈簧5安裝在微分筒6與一側棘輪之間，使之對棘輪側面施加一壓力。
2.按照權利要求1所述的微分頭，其特征在于選擇彈簧的強度，使轉帽和微分筒之間的測力為600～1000g。
專利摘要一種測力微分頭是在原微分頭的轉帽中加有一對棘輪和一彈簧，同時在轉帽的微分筒上各相對(180°)開兩個槽，使兩個棘輪分別動配合固定在微分筒和轉帽上，在微分筒與一側棘輪之間安裝有彈簧，使用該微分頭進行測量時，由于彈簧壓力及兩棘輪側面的摩擦力使轉帽和微分筒之間加有一恒定600～1000g的測力，因此可以避免測量過程受力不均而引起的測量誤差，可提高測量精度。
